| Merknaam: | FLRT |
| Modelnummer: | 12 1/4“ FG515G |
| MOQ: | 20st |
| Toeleveringsvermogen: | 300pcs per kwart |

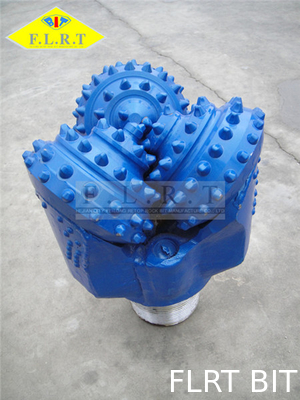

Tricone Rotsbeetje, Middelgrote Harde Vorming, TCI-Beetje, het Beetje van de Rolkegel
GEADVISEERDE HET BOREN PARAMETERS VOOR TOEPASSING
| Types & IADC-Code | 415 |
435 445 |
515 525 |
535 545 |
615 625 |
635 | |
| WOB | KN/mm (Beetje Dia.) | 0.35~0.95 | 0.35~0.95 | 0.4~0.7 | 0.4~0.7 | 0.45~1.1 | 0.5~1.2 |
| Lb/in. (Beetje Dia.) | 2000~5428 | 2000~5428 | 2285~4000 | 2285~4000 | 2571~6285 | 2857~6857 | |
| Omwentelingssnelheid (T/min) | 150~60 | 150~60 | 140~80 | 120~80 | 110~60 | 100~50 | |
HET ONTWERP VAN DE HET BEETJEkegel VAN DE ROLkegel
Alle drie kegels hebben dezelfde vorm behalve dat heeft de kegel van Nr 1 een spear punt. Één van de basisfactoren die, in het ontwerp van de kegels moeten worden beslist, is de dagboek of speldhoek. De dagboekhoek wordt gevormd tussen de as van het dagboek en horizontaal. Aangezien alle drie kegels samenpassen, specificeert de dagboekhoek de buitencontour van het beetje. Het gebruik van een overmaatse hoek verhoogt de diameter van de kegel en is het meest geschikt voor zachte vormingsbeetjes. Hoewel dit kegelgrootte verhoogt, moet het maatuiteinde worden gebracht binnenwaarts om de beetjeboren te verzekeren een maatgat.
Één belangrijke factor die dagboekhoek beïnvloedt is de graad van het inschakelen of interfit (d.w.z. de afstand die de kammen van de tanden van één kegel in de groeven van andere uitbreiden). De hoeveelheid interfit beïnvloedt verscheidene aspecten van beetjeontwerp.
1. Het staat verhoogde ruimte voor tanddiepte, meer ruimte voor lagers en grotere kegeldikte toe
2. Het staat het mechanische schoonmaken van de groeven toe, zo helpend om beetje balling te verhinderen
3. Het verstrekt ruimte voor één kegel zich over het centrum van het gat uitbreiden om het uitboren van gevolgen te verhinderen
4. Het helpt de scherpe actie van de kegels door kegelslip te verhogen.
