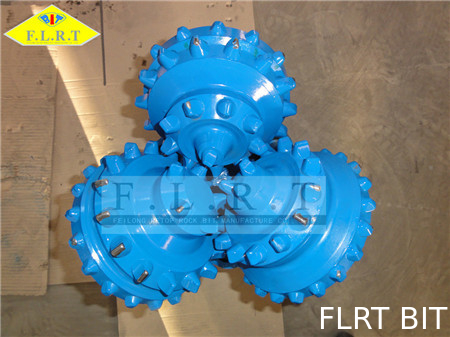

Tricone rolbeetje
Created with Pixso.

goedgekeurde Bescherming ISO 9001 van 13 5/8 het Beetje Versterkte Maat van de Duim Tricone Rol

goedgekeurde Bescherming ISO 9001 van 13 5/8 het Beetje Versterkte Maat van de Duim Tricone Rol

Merknaam: FLRT
Modelnummer: 13 5/8“ FSG517G
MOQ: 1~5pcs
Toeleveringsvermogen: 300pcs per kwart
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
API-7-1, ISO 9001:2008
Dragend type:
verzegeld rollager
Snijden materiaal:
TCI
standaard:
API-7-1, ISO-9001:2008
Reeks:
FSG
IADC:
515
g:
Versterkte Maatbescherming
kleur:
blauwe
Verpakking Details:
triplexdoos/ijzerdoos
Markeren:

de boorbeetje van de rolkegel

,

tricone beetjes van de rotsrol

Productbeschrijving

13 5/8“ FSG515G, TCI-Beetje, Verzegeld Rollager, Tricone Rolbeetje, Versterkte Maatbescherming



PRODUCTSPECIFICATIES



Beetjegrootte: 13 5/8 duim (346.1mm)

IADC: 515

REEKS: FSG

Tandtype: (TCI) het Tussenvoegsel van het Wolframcarbide

Verbinding: 6 5/8 DUIMapi REG. SPELD

Pijp: drie straal (zij) pijpen



BESCHIKBARE GROOTTE



Van 3 7/8inch aan 36inch



GEADVISEERDE HET BOREN PARAMETERS VOOR TOEPASSING

Types & IADC-Code 415

435

445

515

525

535

545

615

625

635
WOB KN/mm (Beetje Dia.) 0.35~0.95 0.35~0.95 0.4~0.7 0.4~0.7 0.45~1.1 0.5~1.2
Lb/in. (Beetje Dia.) 2000~5428 2000~5428 2285~4000 2285~4000 2571~6285 2857~6857
Omwentelingssnelheid (T/min) 150~60 150~60 140~80 120~80 110~60 100~50

De bovengenoemde grafiek vertegenwoordigt algemeen beschikbare grootte en types, veroorzaken wij andere grootte en types van rotsbeetjes die niet op deze lijst verschijnen. Tevreden om ons voor meer informatie te contacteren.





HET ONTWERP VAN DE HET BEETJEkegel VAN DE ROLkegel



Alle drie kegels hebben dezelfde vorm behalve dat heeft de kegel van Nr 1 een spear punt. Één van de basisfactoren die, in het ontwerp van de kegels moeten worden beslist, is de dagboek of speldhoek. De dagboekhoek wordt gevormd tussen de as van het dagboek en horizontaal. Aangezien alle drie kegels samenpassen, specificeert de dagboekhoek de buitencontour van het beetje. Het gebruik van een overmaatse hoek verhoogt de diameter van de kegel en is het meest geschikt voor zachte vormingsbeetjes. Hoewel dit kegelgrootte verhoogt, moet het maatuiteinde worden gebracht binnenwaarts om de beetjeboren te verzekeren een maatgat.



Één belangrijke factor die dagboekhoek beïnvloedt is de graad van het inschakelen of interfit (d.w.z. de afstand die de kammen van de tanden van één kegel in de groeven van andere uitbreiden). De hoeveelheid interfit beïnvloedt verscheidene aspecten van beetjeontwerp.



1. Het staat verhoogde ruimte voor tanddiepte, meer ruimte voor lagers en grotere kegeldikte toe
2. Het staat het mechanische schoonmaken van de groeven toe, zo helpend om beetje balling te verhinderen
3. Het verstrekt ruimte voor één kegel zich over het centrum van het gat uitbreiden om het uitboren van gevolgen te verhinderen
4. Het helpt de scherpe actie van de kegels door kegelslip te verhogen.
